CNC50-3A1S servo dobrar tubos Bender pode dobrar tubos de aço e tubos de ferro
CNC50-3A1S tubulação de dobra
Vantagens da utilização do equipamento
1O eixo de alimentação realizará uma detecção automática antes de agir, de modo a evitar que o eixo de alimentação choque com a máquina.
2Quando as curvas são testadas, podem ser utilizadas ações analíticas, que são modificadas através da observação cuidadosa dos pontos de interferência, de modo a melhorar a eficiência.
3Após a compilação dos dados, estes são protegidos por uma chave que impede qualquer modificação.

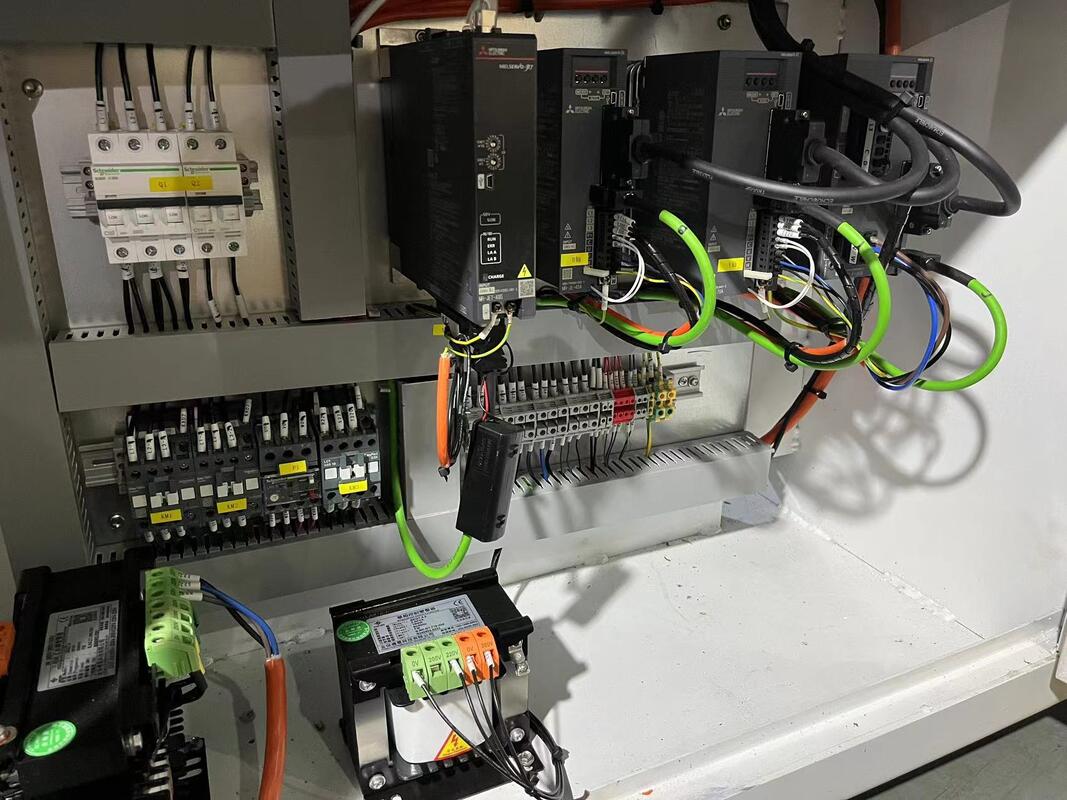

4O sistema de controlo eléctrico está equipado com um trocador de calor para dissipação automática de calor; se necessário, pode ser adquirido adicionalmente um frigorífico de controlo numérico.para que a vida útil do sistema de controlo eléctrico seja assegurada.
5É instalado um sistema automático de carregamento de óleo para reduzir o atrito do tubo de curvatura.
6Todos os dados de processamento são inseridos pelo ecrã táctil.
7- com base na alteração dos materiais, cada curva é definida com um valor de compensação, uma velocidade e uma lacuna de desmoldagem.
8A CPU ultra-grande da Mitsubishi pode acomodar 400 grupos de arquivos para compilação, se necessário,o software de transmissão adicional é comprado e instalado no computador,e os documentos e arquivos são armazenados no disco rígido, de modo a expandir ilimitadamente o número de grupos de compilação.
9- Tipo de computador de uso industrial: o sistema operativo WINDOWS é instalado internamente e utilizado em conjunto com o servo-sistema Mitsubishi,além do servo-condutor Mitsubishi,O gerenciamento de arquivos conveniente de propriedade do sistema operacional Windows também é fornecidoOs arquivos podem ser depositados no disco rígido ou no disco macio, de modo que o número de grupos de compilação seja ilimitadamente expandido.
10. o idioma chinês/inglês é alterado para ser exibido na tela sensível ao toque e os clientes podem também comprar a máquina instalada com outros idiomas
Parâmetros técnicos principais do equipamento CNC50REM
| Características da máquina |
|
Parâmetro técnico principal |
|
| (1) Servo curvatura elétrica |
Capacidade máxima |
Tubos redondos/tubos de ferro ((S=40kgf/mm)) |
50.8x2,5t |
| (2) Servomotores e redutores importados |
Tubos redondos/tubos de metais não ferrosos ((S=25kgf/mm)) |
50.8x3.5t |
| (3) Sistema de software de I & D independente |
Tubo redondo/tubo de aço inoxidável ((S=60kgf/mm)) |
50.8x1.3t |
| (4) 1-5 camadas opcionais |
Tubo quadrado/tubo metálico ((S=40kgf/mm)) |
De dimensões não superiores a 40 x 40 x 1,8 t |
| (5) 11 eixos tipo de motor completo opcional |
Barra redonda ((S=40kgf/mm)) |
25 |
| Tipo de curvatura por empurrão, raio de curvatura 7D |
Servo-eixo de flexão |
precisão |
± 0.05 |
| |
velocidade máxima |
150°/sec |
| |
Eixo de alimentação do servo material |
precisão |
0.05 mm |
| |
Velocidade máxima7 |
00 mm/sec |
| |
Eixo de rotação do servo-tubo |
precisão |
0.05 |
| |
velocidade máxima |
200°/sec |
Características da máquina:
1Estação de trabalho automática de máquina de dobra de tubos, dobra de tubos com várias curvas de uma vez.
2Reduzir mão-de-obra, poupar custos de mão-de-obra.
3. Duas máquinas de alimentação automática alimentam automaticamente cada uma a flexora de tubos e um robô carrega e paletiza simultaneamente as duas flexoras de tubos.
4. Todo o processo é controlado por PLC, com interface touch screen homem-máquina, a eficiência é melhorada inteiramente.
5. Identificação automática de soldas de tubos para fazer a máquina de dobra de tubos evitar a costura de soldadura.
6- Usar robô industrial para carregar e descarregar empilhamento.
