Detalhes do produto:
Condições de Pagamento e Envio:
|
| Materiais: | PEÇAS DE AÇO E MOLDANDO | Cores: | branco e amarelo |
|---|---|---|---|
| Condição: | projeto novo com desempenho de dobra estável | Potência: | poder grande para dobrar-se |
| Garantia: | 1 ano | Nome: | Máquina de dobra do tubo de CNC90-6AMS |
| Voltagem: | 380V/50HZ ou cusomized | Utilização: | tubulação, pippe do carbono, coper ou dobra inoxidável da tubulação do auliminum |
| Destacar: | Máquina de dobra de tubos de escape de alta pressão,Máquina de dobrar tubos de escape de óleo,Máquina de dobrar tubos de escape de parede fina |
||
máquina de dobra de tubos de exaustão para tubos inoxidáveis CNC90-6AMSAlta eficiência de produção Baixo ruído

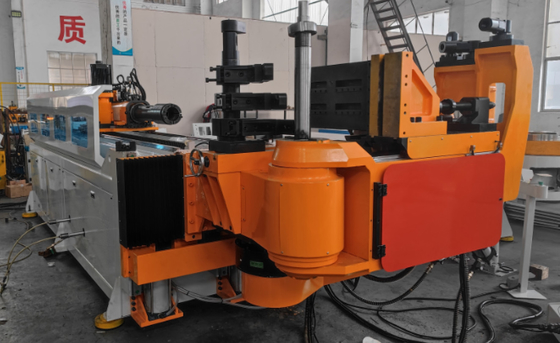

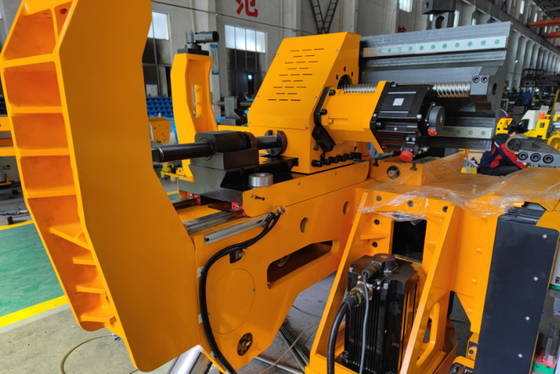

CNC90-6AMS Bender de tubos
Características da máquina:
1.Possui um interruptor de arranque de pé padrão móvel, com um controlador independente separado com um botão de parada de emergência (estação) com ventilador.
2. It has hydraulic circulating oil air cooling system to ensure the working oil temperature is within the standard to ensure the stable operation of the machine (without external cooling tower or pipeline).
3A bomba de óleo e a válvula solenoide adotam a marca japonesa de padrão internacional.
4. Função de protecção contra sobrecarga do motor principal, evitar danos de configuração inadequada para o motor principal.
Condições de serviço do equipamento
1.380V+10%, 50Hz±2%
2Sistema trifásico de cinco fios 380V + 10%, 50Hz ± 2% de alimentação do sistema de alimentação
3Pressão de trabalho do ar comprimido p = 0,7 MPa
4Consumo máximo de ar comprimido do motor principal 2 m3/h
5.Temperatura de funcionamento do equipamento 0-50 °C
6.Humidade relativa máxima 80%
7Potência total instalada dos equipamentos 44 kw
8Dimensões totais do equipamento (L * w * h) 8900 * 2100 * 18500 mm
Parâmetros técnicos principais do equipamento CNC90REM-6A
| Radius de flexão máximo aplicável de tubos de aço carbono 2D, como exemplo | Φ89×2,5t | |
| Radius de flexão máximo aplicável de um tubo de aço carbono 2d como exemplo | Φ63×2t | |
| Radius de flexão máximo aplicável de tubos de aço inoxidável 2D, como exemplo | Φ76×2t | |
| Comprimento máximo do mandril (a) | 5800 mm | |
| *Corrida máxima de alimentação (b) | 4000 mm | |
| Modo de alimentação | Directo ou apertado | |
| *Diâmetro máximo de flexão | 650 mm | |
| Ângulo de flexão máximo | 190° | |
| Diferença máxima R | 100 | |
| Altura total da ferramenta | 360 mm | |
Velocidade |
Velocidade de dobra |
Max.80 graus / segundo |
Velocidade de rotação |
Max.120 graus / segundo |
|
Velocidade de alimentação |
Max.700 mm/s |
|
precisão |
Ângulo de dobra |
± 0,05° |
Ângulo de rotação |
± 0,05° | |
Duração de alimentação |
± 0,05 mm | |
Modo de entrada de dados |
Valor de coordenadas (XYZ) ou valor de funcionamento (y.b.c) |
|
| Servomotor do eixo B (rotação) | Mitsubishi | |
| Servomotor do eixo C (dobragem) | Mitsubishi | |
| Servomotor do eixo Y (alimentação) | ||
| Servomotor do eixo X (movendo-se horizontalmente) | Mitsubishi | |
| Servomotor do eixo Z (movimento vertical) | Mitsubishi | |
Peso bruto da máquina (kg) |
8500 kg | |
Tamanho da máquina L.W.H. (mm) |
8900 × 1900 × 1500 | |
Aplicações:
Automóveis, motos,aviões,bicicletas,bicicletas para crianças,equipamento de fitness, móveis,equipamento exterior,ar condicionado,máquinas de alimentação,tubos nucleares como reactor, evaporador e trocador de calor
tubos de óleo de alta pressão para guindastes, veículos de engenharia, etc.
1. Como escolher a máquina de dobra de tubos?
Tem de nos informar os seguintes pormenores:
- Diâmetro máximo do tubo
- Espessura da parede do tubo
- raio de curvatura central (CLR)
- O material do tubo.
- Os desenhos, se possível, 2D e 3D
2Fornece algum treinamento para garantir que o nosso utilizador possa operar a máquina muito bem?
1) Forneceremos um vídeo detalhado e um manual de instruções para esta máquina;
2) Também oferecemos formação na nossa fábrica a todos os clientes, e vamos organizar tudo para você durante estes dias na nossa cidade, para garantir que cada cliente será o especialista em usar a nossa máquina!
3Quanto tempo de garantia pode fornecer?
A garantia da nossa máquina é de um ano, e usamos todos os componentes estáveis com longa vida útil!
E também podemos enviar o nosso técnico para fazer o serviço pós-venda na fábrica do cliente!
4Que tipo de solução pode oferecer para garantir que a sua máquina de dobrar tubos possa fazer o nosso trabalho?
1) Ajudaremos a confirmar o modelo da nossa máquina de acordo com as informações de tubulação oferecidas.
2) Antes de começar a encomendar esta máquina de grande valor, pode oferecer-nos o seu desenho de peça.
Podemos desenhar a ferramenta para fazer os seus produtos na nossa oficina, depois de ter a certeza de que a peça é boa, então podemos confirmar a ordem finalmente.
3) Você pode nos visitar para verificar como dobrar o seu produto antes de começar o pedido. Durante este período, você também pode aprender a usar bem esta máquina!
