Detalhes do produto:
Condições de Pagamento e Envio:
|
| altura da ferramenta: | 360mm | Humidade relativa máxima: | 80% |
|---|---|---|---|
| Ar comprimido: | 0.7Mpa | Diâmetro máximo de dobra: | 650 mm |
| Modelo: | CNC90REM-6A | Peso bruto da máquina (kg): | 85000kg |
| Destacar: | Dobrador alto do tubo do CNC da eficiência da produção,Máquina de dobra de baixo nível de ruído do tubo do CNC |
||

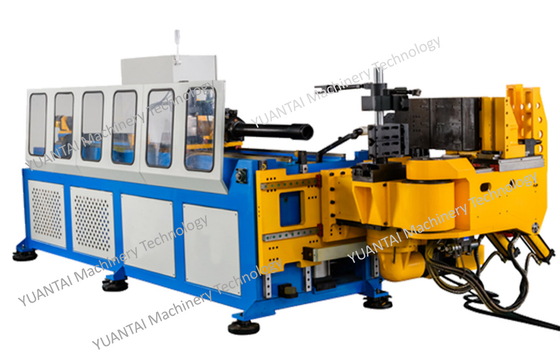

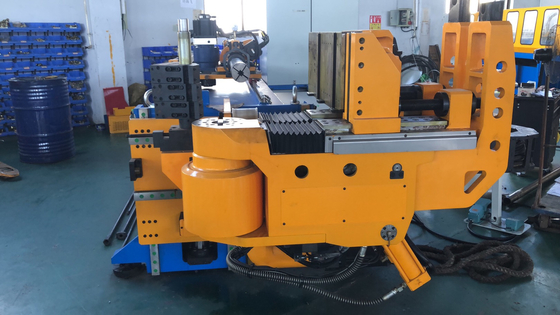

Servo Elétrico CNC Tubos Benders CNC90REM-6A Alta Eficiência de Produção Baixo Ruído
CNC90REM-6A Tubos de dobra
Características da máquina:
1.Possui um interruptor de arranque de pé padrão móvel, com um controlador independente separado com um botão de parada de emergência (estação) com ventilador.
2. It has hydraulic circulating oil air cooling system to ensure the working oil temperature is within the standard to ensure the stable operation of the machine (without external cooling tower or pipeline).
3A bomba de óleo e a válvula solenoide adotam a marca japonesa de padrão internacional.
4. Função de protecção contra sobrecarga do motor principal, evitar danos de configuração inadequada para o motor principal.
Condições de serviço do equipamento
1.380V+10%, 50Hz±2%
2Sistema trifásico de cinco fios 380V + 10%, 50Hz ± 2% de alimentação do sistema de alimentação
3Pressão de trabalho do ar comprimido p = 0,7 MPa
4Consumo máximo de ar comprimido do motor principal 2 m3/h
5.Temperatura de funcionamento do equipamento 0-50 °C
6.Humidade relativa máxima 80%
7Potência total instalada dos equipamentos 44 kw
8Dimensões totais do equipamento (L * w * h) 8900 * 2100 * 18500 mm
Parâmetros técnicos principais do equipamento CNC90REM-6A
| Radius de flexão máximo aplicável de um tubo de aço carbono 1.5D como exemplo | Φ89×2.0t | |
| Radius de flexão máximo aplicável de um tubo de aço carbono 1.0d como exemplo | Φ63×2t | |
| Radius de flexão máximo aplicável de um tubo de aço inoxidável 1.5D como exemplo | Φ76×2t | |
| Comprimento máximo do mandril (a) | 5800 mm | |
| *Corrida máxima de alimentação (b) | 4000 mm | |
| Modo de alimentação | Directo ou apertado | |
| *Diâmetro máximo de flexão | 650 mm | |
| Ângulo de flexão máximo | 190° | |
| Diferença máxima R | 100 | |
| Altura total da ferramenta | 360 mm | |
Velocidade |
Velocidade de dobra |
Max.80 graus / segundo |
Velocidade de rotação |
Max.120 graus / segundo |
|
Velocidade de alimentação |
Max.1000 mm/s |
|
precisão |
Ângulo de dobra |
± 0,05° |
Ângulo de rotação |
± 0,05° | |
Duração de alimentação |
± 0,05 mm | |
Modo de entrada de dados |
Valor de coordenadas (XYZ) ou valor de funcionamento (y.b.c) |
|
Potência do servomotor do eixo B (rotação) |
1 kW | |
Potência do servomotor do eixo C (dobragem) |
15 kW | |
Potência do servomotor do eixo Y (alimentação) |
7 kW | |
Potência do servomotor do eixo X (movendo-se horizontalmente) |
1 kW | |
Potência do servomotor do eixo Z (movimento vertical) |
5 kW | |
Peso bruto da máquina (kg) |
85000 kg | |
Tamanho da máquina L.W.H. (mm) |
8900 × 1900 × 1500 | |
Aplicações:
Automóveis, motos,aviões,bicicletas,bicicletas para crianças,equipamento de fitness, móveis,equipamento exterior,ar condicionado,máquinas de alimentação,tubos nucleares como reactor, evaporador e trocador de calor
1. Como escolher a máquina de dobra de tubos?
Tem de nos informar os seguintes pormenores:
- Diâmetro externo máximo
- Faixa de espessura da parede
- raio de curvatura (CLR)
- O material do tubo.
- Os desenhos, se possível.
2Fornece algum treinamento para garantir que o nosso utilizador possa operar a máquina muito bem?
1) Forneceremos um vídeo detalhado e um manual de instruções para esta máquina;
2) Também oferecemos formação na nossa fábrica a todos os clientes, e vamos organizar tudo para você durante estes dias na nossa cidade, para garantir que cada cliente será o especialista em usar a nossa máquina!
3Quanto tempo de garantia pode fornecer?
A garantia da nossa máquina é de um ano, e usamos todos os componentes estáveis com longa vida útil!
E também podemos enviar o nosso técnico para fazer o serviço pós-venda na fábrica do cliente!
4Que tipo de solução pode oferecer para garantir que a sua máquina de dobrar tubos possa fazer o nosso trabalho?
1) Ajudaremos a confirmar o modelo da nossa máquina de acordo com as informações de tubulação oferecidas.
2) Antes de começar a encomendar esta máquina de grande valor, pode oferecer-nos o seu desenho de peça.
Podemos desenhar a ferramenta para fazer os seus produtos na nossa oficina, depois de ter a certeza de que a peça é boa, então podemos confirmar a ordem finalmente.
3) Você pode nos visitar para verificar como dobrar o seu produto antes de começar o pedido. Durante este período, você também pode aprender a usar bem esta máquina!
