o dobrador inoxidável automático da tubulação de exaustão do controle 3D numérico com multi pilhas e o guia elétrico morrem

Imagem Grande : o dobrador inoxidável automático da tubulação de exaustão do controle 3D numérico com multi pilhas e o guia elétrico morrem

Detalhes do produto:

Lugar de origem:	China
Marca:	YUANTAI
Certificação:	ISO90001
Número do modelo:	90REM-6A

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	um grupo
Preço:	talking through E-mail
Detalhes da embalagem:	de madeira
Tempo de entrega:	4 semanas
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	10 grupos por 45 dias

Contato

Descrição de produto detalhada

Material:	de aço inoxidável	Cor:	azul e amarelo,
Poder:	CNC	O material/metal processou:	de aço inoxidável
Automatização:	Automático	Tipo da máquina:	Máquina de dobra da tubulação e do tubo
Destacar:	dobrador do tubo do cnc , dobrador automatizado da tubulação

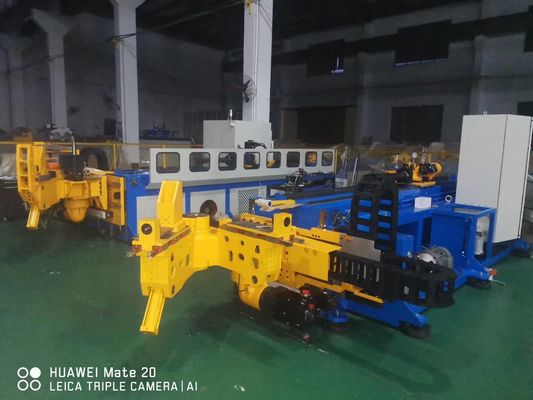

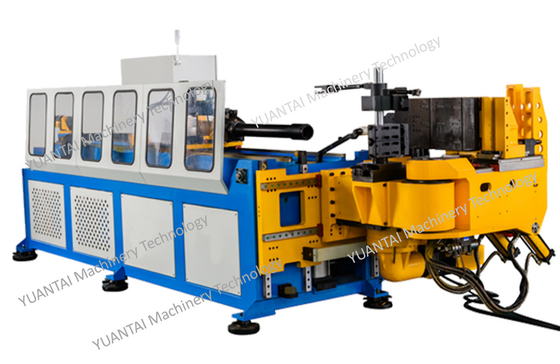

Curvadora de tubo de escape inoxidável automática de controle numérico 3D com várias pilhas e matriz de guia elétrica

Condições de serviço do equipamento

380V+10%, 50Hz±2%
Sistema trifásico de cinco fios 380V + 10%, 50Hz ± 2% fonte de alimentação do sistema de energia

(2) Pressão de trabalho do ar comprimido p = 0,7MPa
(3) Consumo máximo de ar comprimido do motor principal 2m3/h
(4) Temperatura de operação do equipamento 0-50 ℃
(5)Umidade relativa máxima de 80%

(6) Potência total instalada do equipamento 44 kw

(7) Dimensão total do equipamento (L * w * h) 8900 * 2100 * 18500 mm

Especificações técnicas

Adaptabilidade do processo

2.2
Principais parâmetros técnicos do equipamento CNC90REM-6A

Raio de curvatura máximo aplicável do tubo de aço carbono 1,5D como exemplo		Φ89×2,0t
Raio de curvatura máximo aplicável do tubo de aço carbono 1,0d como exemplo		Φ63×2t
Raio de curvatura máximo aplicável do tubo de aço inoxidável 1,5D como exemplo		Φ76×2t
Comprimento máximo do mandril (a)		5800mm
*Curso máximo de alimentação (b)		4000mm
modo de alimentação		直送或夹送 Direcione ou belisque
* Diâmetro máximo de dobra		650mm
Ângulo de dobra máximo		190°
Diferença máxima de R		100
Altura total da ferramenta		360mm
velocidade de trabalho	velocidade de dobra	Máx. 80 graus / segundo
	Velocidade de rotação	Máx. 120 graus / segundo
	Velocidade de alimentação	Máx. 1000 mm/s
precisão	Ângulo de dobra	±0,05°
	Ângulo de rotação	±0,05°
	Comprimento de alimentação	±0,05 mm
Modo de entrada de dados		Valor da coordenada (XYZ) ou valor de trabalho (ybc)
Potência do servo motor do eixo B (rotação)		1KW
Potência do servo motor do eixo C (dobra)		15KW
Potência do servo motor do eixo Y (alimentação)		7KW
Potência do servo motor do eixo X (movimento horizontal)		1KW
Potência do servo motor do eixo Z (movimento vertical)		5KW
Peso bruto da máquina (kg)		85000kg
Tamanho da máquina LWH (mm)		8900×1900×1500

Lista de fabricantes dos principais componentes eletro-hidráulicos e pneumáticos

Descrição

Especificação

Marca

A partir de

Observação

(Mitsubishi) + tela de computador humano base de PC

Mitsubishi

Japão

tela colorida de 15"

Advantech

Taiwan chinês

Servo-motor

Mitsubishi

Japão

servo driver

Mitsubishi

Japão

Redutor

Nabtesco RV

Japão

interruptor fotoelétrico

OMRON

Japão

Componente elétrico de baixa tensão

Schneider

França

Guia linear de precisão

HIWIN

Taiwan chinês

precisão classe C

Parafuso de bola

HIWIN

Taiwan chinês

precisão classe C

Redutor para eixo C

Nabtesco rv

Japão

placa de entrada de saída de E/S

Self made
