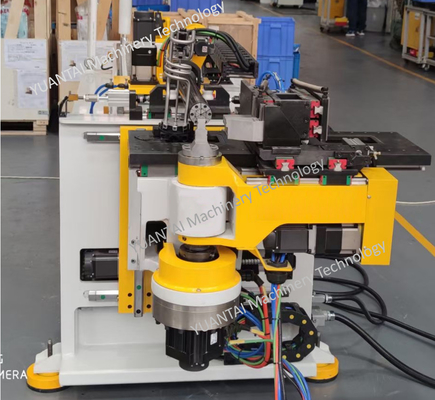

Carga automática da cabeceira do metal 25UE e linhas de dobra esquerdas e direitas do tubo de Unloding

Imagem Grande : Carga automática da cabeceira do metal 25UE e linhas de dobra esquerdas e direitas do tubo de Unloding

Detalhes do produto:

Lugar de origem:	China
Marca:	YUANTAI
Certificação:	ISO9001/CE
Número do modelo:	25UE

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Negociável
Preço:	Negociation
Detalhes da embalagem:	Casos de madeira conforme o padrão da exportação
Tempo de entrega:	2 meses
Termos de pagamento:	L/C, T/T, D/A, T/T, Western Union, MoneyGram
Habilidade da fonte:	15 grupos por 2 meses

Contato

Descrição de produto detalhada

Material:

Automatização:

Automático completo

aplicação:

Azul e amarelo ou conforme o cliente exija

Destacar:

dobrador do tubo do cnc

dobrador automatizado da tubulação

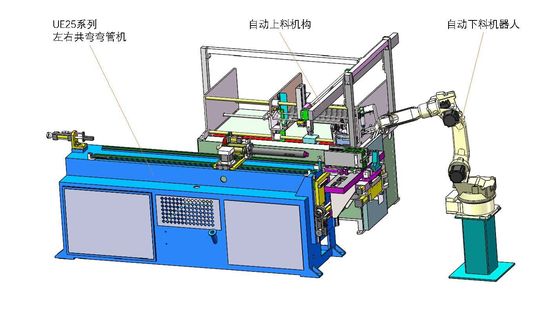

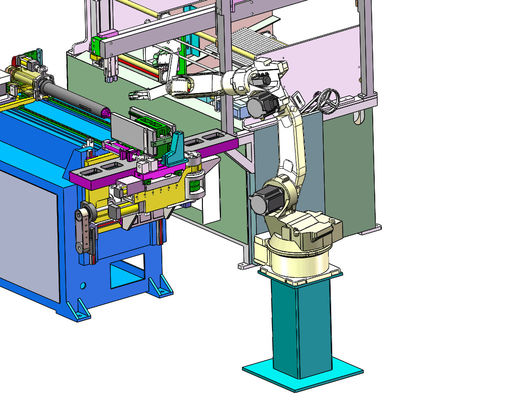

Tubo de encosto de cabeça de metal 25UE, carregamento automático e tubo de descarregamento, linhas de dobra esquerda e direita

Principais Configurações

Especificação	Configurações principais		Unidade	25
Especificação	Configurações principais		Unidade	KFFDR
MÁX.DE DO TUBO (S=40kgf/mm²)	máx.Capacidade de dobra(S=40kgf/mm²)		milímetros	25,1 x 2,0
MÁX.TUBO OD/para alimentação repetida	Diâmetro externo máximo de flexão durante a alimentação		milímetros	25.1
Tubo Redondo / Não Ferrosos ( S=25kgf/mm²)	Tubo roung/metal não ferroso(S=25kgf/mm²)		milímetros	25,1 x 3,0
Tubo Redondo / Inox (S=60kgf/mm²)	barra redonda/aço inoxidável(S=60kgf/mm²)		milímetros	25,1x1,2
Tubo quadrado / Aço Macio ( S=40kgf/mm²)	tubo quadrado/metai(S=40kgf/mm²)		milímetros	20x1,5
Barra Redonda / Aço Macio ( S=40kgf/mm²)	rodada do bar(S=40kgf/mm²)		milímetros	14
MÁX.Raio de curvatura	faixa de raio de curvatura		milímetros	15~85
MÁX.Raio de Curvatura / Tubo Quadrado	faixa de raio de curvatura/tubo quadrado		milímetros	15~95
MÁX.ângulo de dobra	faixa de ângulo de dobra		grau	190
Capacidade MÁXIMA de Rolagem (S=40kgf/mm2)	capacidade máx. de dobra	S=40kgf/mm2	milímetros	25,1x1,8
Raio de rolamento	raio de curvatura mín.		milímetros	≧7D
Tubo Redondo / Não Ferrosos ( S=25kgf/mm²)	Tubo redondo/metal não ferroso(S=25kgf/mm²)		milímetros	25,1 x 3,0
Tubo Redondo / Inox (S=60kgf/mm²)	barra redonda/aço inoxidável(S=60kgf/mm²)		milímetros	25,1x1,2
Tubo quadrado / Aço Macio ( S=40kgf/mm²)	tubo quadrado/metai(S=40kgf/mm²)		milímetros	20x1,5
Barra Redonda / Aço Macio ( S=40kgf/mm²)	rodada do bar(S=40kgf/mm²)		milímetros	14
MÁX.Diferença Entre Dois Raios	folga máxima entre R1-R2		milímetros	40
MÁX.Comprimento Sobre o Mandril	distância máxima do núcleo de perfuração		milímetros	1500
Altura de Trabalho	altura da bancada(do centro do molde ao chão)		milímetros	1100
Altura da linha central da ferramenta	altura da linha central do molde		milímetros	28
DOBvelocidade	dobrando(DOB)Rapidez		graus/seg	186
Precisão de DOB	dobrando(DOB)precisão		grau	±0,05
DBBSpeed	alimentando(DBB)Rapidez		mm/seg	730
Precisão de DOB	alimentando(DBB)precisão		milímetros	±0,05
POBvelocidade	dobrando(POB)Rapidez		graus/seg	320
Precisão do POB	dobrando(POB)precisão		grau	±0,05
Motor Para Hidráulico	motor do sistema hidráulico		kw	3.0
Poder total	poder total		kw	9.15

Pressão MÁX.	pressão máx.	kgf/cm²	70
Padrão.Pressão	pressão predefinida	kgf/cm²	50
Capacidade do Tanque Hidráulico	volume do tanque de óleo	litro	120
Largura Total	largura da máquina	milímetros	900
Altura total	altura da máquina	milímetros	1400
Comprimento total	comprimento da máquina	milímetros	3000
Peso total	peso da máquina	kgw	1500

Descrição para coponnet	Fornecedor
CLP de controle	(MITSUBISHI)
PC	ADVANTECH
Programas	HT
componente elétrico de baixa voltagem	Schneider
Servomotor de alimentação Y	(MITSUBISHI)
Y servo driver	(MITSUBISHI)
Servo motor de rotação B	(MITSUBISHI)
Servo driver de rotação B	(MITSUBISHI)
Servo motor de dobra C	(MITSUBISHI)
Servodriver de dobra C	(MITSUBISHI)
Servomotor de movimento horizontal	(MITSUBISHI)
Servo driver de movimento horizontal	(MITSUBISHI)
Servomotor de movimento vertical	(MITSUBISHI)
Servomotor móvel de ferramentas	(MITSUBISHI)
Válvula elétrica hidráulica	sete oceanos
O microinterruptor	OMRON
detector de soldagem	Yangming/Taiwan
Interruptor indutivo de proximidade	Yangming/Taiwan
bomba de oleo	Hitech/Taiwan
placa de entrada de E/S	self made
Guia linear	HIWIN
Bola	HIWIN
Consequência	NSK
Componente de vedação	Gates, Alemanha
Redutor	Muratar
