Detalhes do produto:
Condições de Pagamento e Envio:
|
| CNC ou NC: | CNC | Automatização: | Automático completo |
|---|---|---|---|
| Tipo do motor: | Todos os servoacionamentos | Cor: | Padrão ou personalizado |
| Circunstância: | Novo | Certificação: | CE ISO9001 |
| Destacar: | dobrador da tubulação do cnc,dobrador do tubo do mandrel do cnc |
||

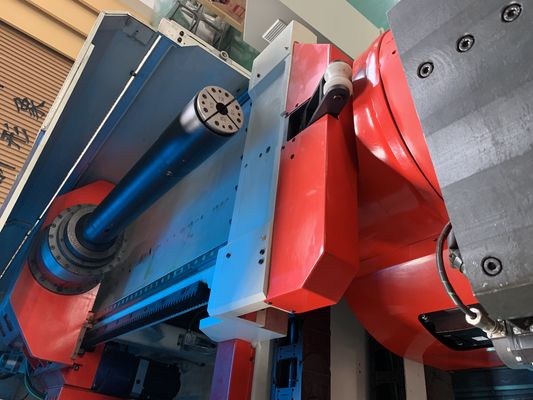

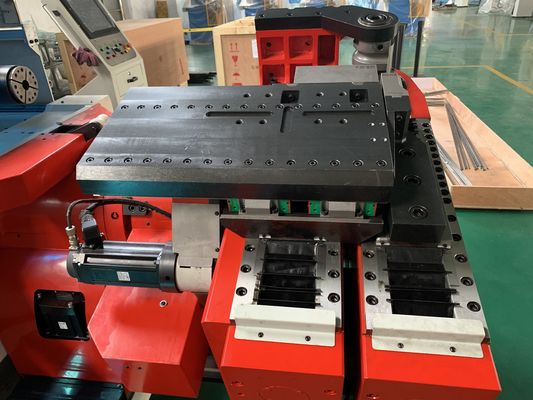

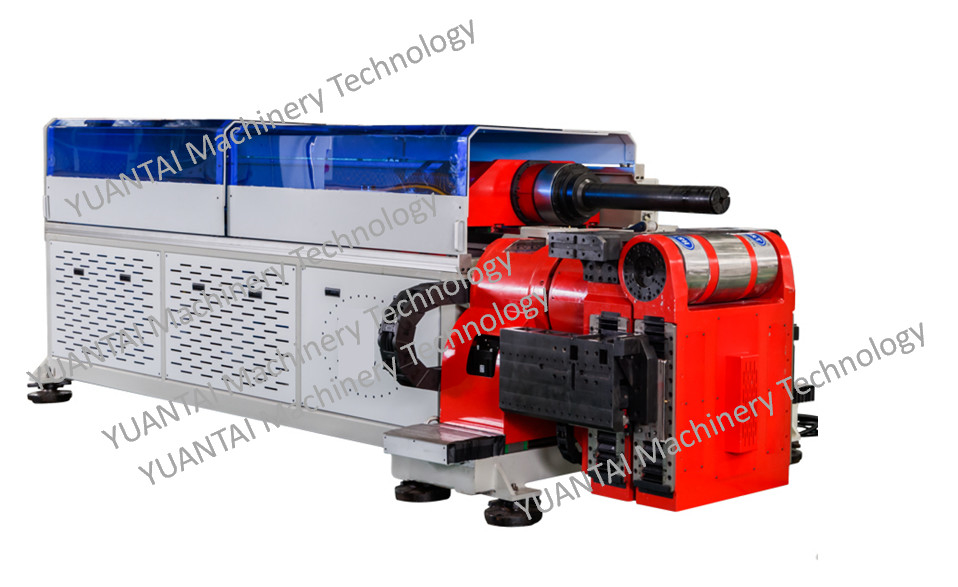

Máquina automática de dobra de tubo servo esquerda e direita dobradeira de tubo de direção comum
A dobradeira de tubo tem funções de dobra esquerda e direita, pois a dobradeira de tubo individual interferirá na peça de trabalho, esta máquina pode ser concluída de uma só vez;O eixo CNC8 é controlado por servo independente, todas as ações podem ser ajustadas com precisão na tela sensível ao toque, a precisão é muito alta.O modelo tem a função de pré-ajuste de tração do mandril e sistema de lubrificação automática do mandril.
material adaptado: tubo de aço, aço inoxidável, tubo de cobre, tubo de alumínio etc.
Indústria de aplicação recomendada:
acessórios para automóveis (tubo de óleo para freio, silenciador, assentos), motocicleta, equipamentos saudáveis, ar condicionado, bicicleta, móveis de aço, louças sanitárias e assim por diante.
Nossa empresa:
Yuantai (Zhangjiagang) Machinery Technology Co., Ltd.é uma empresa líder em tecnologia especializada na fabricação e desenvolvimento de máquinas CNC para dobrar tubos.Muitos tipos de dobradeira de tubos CNC desenvolvidos pela empresa estão no nível de liderança no país e no exterior e até mesmo no mundo, atingindo o nível de liderança síncrona mundial.
A empresa desenvolveu independentemente o sistema de controle da máquina de dobra de tubos CNC totalmente elétrico, está no nível líder da indústria e obteve dezenas de patentes.Técnicas avançadas, como projeto de simulação de informações dinâmicas tridimensionais e análise de força de elementos finitos, são usadas no projeto mecânico.
| modelo | 20XE | 25XE | 32XE | 45XE | 65XE | 85XE |
| tubo redondo/tubo de ferro (S=40kgf/mm2) | φ20x2.0t | φ25x1.5t | φ30x2.0t | φ48x2.0t | φ65x2.0t | φ80,2x2,0t |
| Tubo redondo/tubo de metal não ferroso (S=25kgf/mm2) | φ20x2.0t | φ25x2.0t | φ30x3,5t | φ48x3,5t | φ65x3,5t | φ80,2x3,5t |
| tubo redondo/aço inoxidável (S=60kgf/mm2) | φ18x2.0t | φ18x2.0t | φ28,6x1,3t | φ42x1.5t | φ60x1.5t | φ80,2x1,5t |
| tubo quadrado/tubo de metal (S=40kgf/mm2) | 18x18x2.0t | 20x20x2.0t | 25,4x25,4x1,5t | 35x35x2.0t | 50x50x2.0t | 60x60x2.0t |
| Barra redonda (S=40kgf/mm2) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| velocidade de dobra | 220°/seg | 220°/seg | 172°/seg | 90°/seg | 90°/seg | 90°/seg |
| precisão de dobra | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Velocidade de alimentação do material | 1200 mm/seg | 1200 mm/seg | 1000 mm/seg | 800 mm/seg | 700 mm/seg | 700 mm/seg |
| Precisão de alimentação de material | ±0,05 mm | ±0,05 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Velocidade de rotação do tubo | 300°/seg | 300°/seg | 300°/seg | 240°/seg | 200°/seg | 200°/seg |
| Precisão de rotação do tubo | ±0,05° | ±0,05° | ±0,02° | ±0,02° | ±0,02° | ±0,02° |
| Velocidade de rotação da cabeça da máquina | 180°/seg | 180°/seg | 120°/seg | 100°/seg | 80°/seg | 80°/seg |
| Precisão de rotação do cabeçote da máquina | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Cabeça da máquina para cima e para baixo velocidade | 300 mm/seg | 300 mm/seg | 220 mm/seg | 160 mm/seg | 120 mm/seg | 120 mm/seg |
| Cabeça da máquina para cima e para baixo com precisão | ±0,05 mm | ±0,05 mm | ±0,03mm | ±0,03mm | ±0,03mm | ±0,03mm |
| Cabeça da máquina velocidade esquerda e direita | 240 mm/seg | 240 mm/seg | 200 mm/seg | 160 mm/seg | 160 mm/seg | 160 mm/seg |
| Precisão esquerda e direita da cabeça da máquina | ±0,05 mm | ±0,05 mm | ±0,03mm | ±0,03mm | ±0,03mm | ±0,03mm |
| -Máquina não padrão, pode ser personalizada | ||||||
Características
1. Tipo de computador de uso industrial: o sistema operacional WINDOWS é instalado internamente e usado junto com o sistema servo Mitsubishi, além da direção servo Mitsubishi, o gerenciamento de arquivos conveniente pertencente ao sistema operacional WINDOWS também é fornecido; e os arquivos podem ser armazenado no disco rígido ou no disco flexível, de modo que o número do grupo de compilação seja expandido ilimitadamente.
2. A função de simulação 3D automática para formação de tubos é selecionada conforme necessário.
3. Uma função de detecção automática de falha de erro é fornecida, e os erros e falhas são exibidos na tela, para que o operador possa solucionar problemas com muita facilidade.
4. A função de simulação 3D automática para detectar a posição interferente é selecionada conforme necessário.
5. Todos os dados de processamento são inseridos pela tela sensível ao toque
6. Com base na mudança de materiais, cada curva é definida com um valor de compensação, uma velocidade e uma folga de desmoldagem.
7. O sistema de controle elétrico é equipado com um trocador de calor para dissipação automática de calor; se necessário, um refrigerador de tipo de controle numérico pode ser adquirido adicionalmente, para garantir a vida útil do sistema de controle elétrico.
8. Um sistema automático de carregamento de óleo é instalado para reduzir o atrito do tubo dobrado. Ele prolonga a vida útil da haste do núcleo e melhora a qualidade do tubo dobrado.
9. A máquina pode ser conectada a uma impressora para imprimir os dados exibidos na tela.
10. A interface de comunicação pode ser instalada conforme necessário, que pode ser conectada à nossa empresa. Nosso engenheiro fornecerá serviço remoto de monitoramento em tempo real, atualização de dados, verificação de falhas e assim por diante.
Formulários:
Automóveis, motos, aeronaves, bicicletas, bicicletas infantis, equipamentos de ginástica, móveis, equipamentos externos, ar condicionado, máquinas para alimentos, tubo nuclear, como reator, evaporador e trocador de calor
