| Módulo não.: | CNC65RES+RBE+TB | Diâmetro de dobra máximo: | 500mm |
|---|---|---|---|
| Ângulo de dobra máximo: | 190° | Precisão: | ±0.05° |
| Peso bruto da máquina: | 4800kg | Máquina sizeL.W.H (cm): | 5300×1500×1080 |
| Destacar: | máquina de dobra automática da tubulação,dobrador automatizado da tubulação |
||

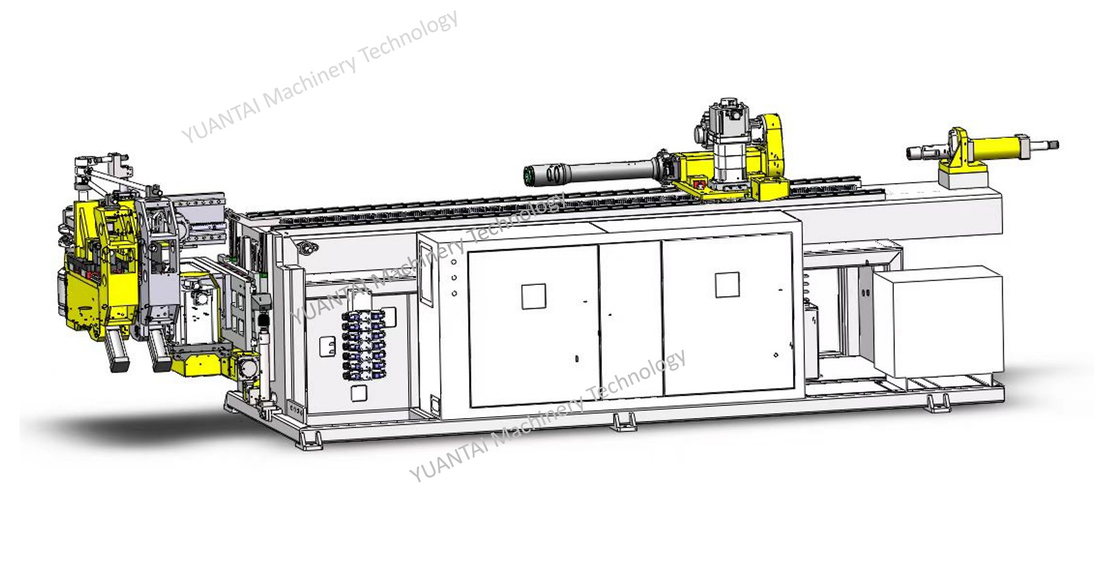

Dobradeira de tubo de acionamento híbrido óleo-elétrico CNC65RES+RBE+TB máquina de dobra de reforço de extensão de curva traseira (modelo de patente)
Parâmetros técnicos-YUANTAI máquina de dobrar tubos
| Considere o raio máximo de curvatura do tubo de aço carbono de 1,5, por exemplo | ￠65×2.5t | |
| Considere o raio máximo de curvatura do tubo de aço inoxidável de 1,5, por exemplo | 51 × 2,5t | |
| Comprimento máximo do núcleo de perfuração (a) | 4600mm | |
| Curso máximo de alimentação (b) | 3600mm | |
| alimentação | Alimentação única ou alimentação múltipla | |
| Diâmetro máximo de dobra | 500mm | |
| Ângulo máximo de dobra | 190° | |
| Quantidade de dobra configurável de cada encaixe de tubo | 100 curvas | |
| velocidade de trabalho | Velocidade de dobra do tubo | Max90deg/sec |
| Velocidade de rotação do tubo | Máx. 120 graus/seg | |
| Velocidade de alimentação | Máx. 500 mm/seg | |
| Precisão | Ângulo de dobra do tubo | ±0,05° |
| Ângulo de rotação do tubo | ±0,05° | |
| Comprimento de alimentação | ±0,1 mm | |
| Modo de entrada de dados | Valor da coordenada (XYZ) ou valor de trabalho (YBC) | |
| Potência do motor do servo rotativo do tubo | 750W | |
| Potência do motor do servo de dobra | 11KW | |
| Potência do motor do servo de alimentação | 5KW | |
|
Potência do servo motor de troca de molde |
--- | |
|
Potência do servo motor de molde em movimento |
--- | |
| Potência do motor hidráulico | 5KW | |
| Peso bruto da máquina (kg) | 4800kg | |
|
5300×1500×1080 | |
Lista principal de peças compradas
| Nome da peça | Marca/Origem |
| CLP | MITSUBISHI)/Japão |
| Ecrã a cores de 10″ | Advantech/Taiwan |
| Servo motor de alimentação eletrônica | MITSUBISHI/Japão |
| Servo drive de alimentação eletrônica | MITSUBISHI/Japão |
| Servo motor de dobra eletrônica | MITSUBISHI/Japão |
| Servo drive de dobra eletrônica | MITSUBISHI/Japão |
| Servo motor eletrônico de tubo rotativo | MITSUBISHI/Japão |
| Servo drive de dobra eletrônica | MITSUBISHI/Japão |
| Interruptor optoeletrônico | OMRON/Japão |
| redutor | Teijin/Japão |
| Consequência | NSK/Japão |
| Tubulação de óleo de alta pressão | LIANHHUI/China |
| elemento de vedação | GATES/Alemanha |
| Válvula solenóide hidráulica | SEVEN OCEAN/Taiwan |
| colisão hidráulica | HYTAC/Taiwan |
| placa de entrada de E/S | Self made |
Descrição da função CNC65RES+RBE
Máquina automática de dobra CNC 3D, está em conformidade com o design de estrutura mecânica de alta rigidez e o nível de tecnologia de precisão do princípio da mecânica dinâmica, sob resistência estrutural, o design simples da mão de dobra e da cabeça da máquina de dobra fornece o espaço de dobra máximo, tornando a faixa de interferência do mínimo da máquina. Equipado com sistema de operação de procedimento automático, garantindo que todos os tipos de trabalhos de dobragem de tubos de aço possam facilmente atender aos requisitos de produção em massa e alta precisão
BE é um modelo de alta qualidade especialmente desenvolvido para requisitos de alta tecnologia de dobra, mecanismo de assento de alimentação especial com design de mudança de marcha patenteado.
O controle servo proporcional é adotado para dobrar e aumentar, o que melhora ainda mais a precisão e a eficiência garante a consistência do produto
